- 聚酯高溫在線粘度計
- >>
- 上海涂料RFND-50在線粘度計一樣
RFND-50在線微振粘度計參數
粘度范圍:
0-500mpa.s
0~1000mpa.s
0-5000mpa.s
0-10000mpa.s
0-100000mpa.s
度: ±0.5%
溫度測量范圍:0-500℃
溫度精度:0.2%
傳感器壓力范圍:<25Mpa
傳感器耐溫范圍<500℃
信號響應時間:2s
材料: 316 不銹鋼(標配);
可選其他材料:哈氏C合金
處理: 標準:高度磨光
加特氟龍耐酸堿涂層
環境級別:IP68
電源: 24V DC
輸出:粘度4~20 mADC
溫度4~20 mADC
Modbus-RTU協議485接口
防護級別:IP67
防爆標準:ExdIIBT4
:標準樣品液
粘度單位:9種任選
連接:法蘭DN40,PN4.0螺紋連接M42*1.5用戶任選
法蘭標準:HG20592
產品類型
1、 RFND-50A在線微振粘度計---小量程粘度在線粘度計,量程范圍0~50~100mpa.s
主要應用在溶劑領域,輕質油,醇類,清洗液, 低粘度硅油,油品,乳液,壓裂液,低粘度聚合物,淀粉膠類,奶類飲料類

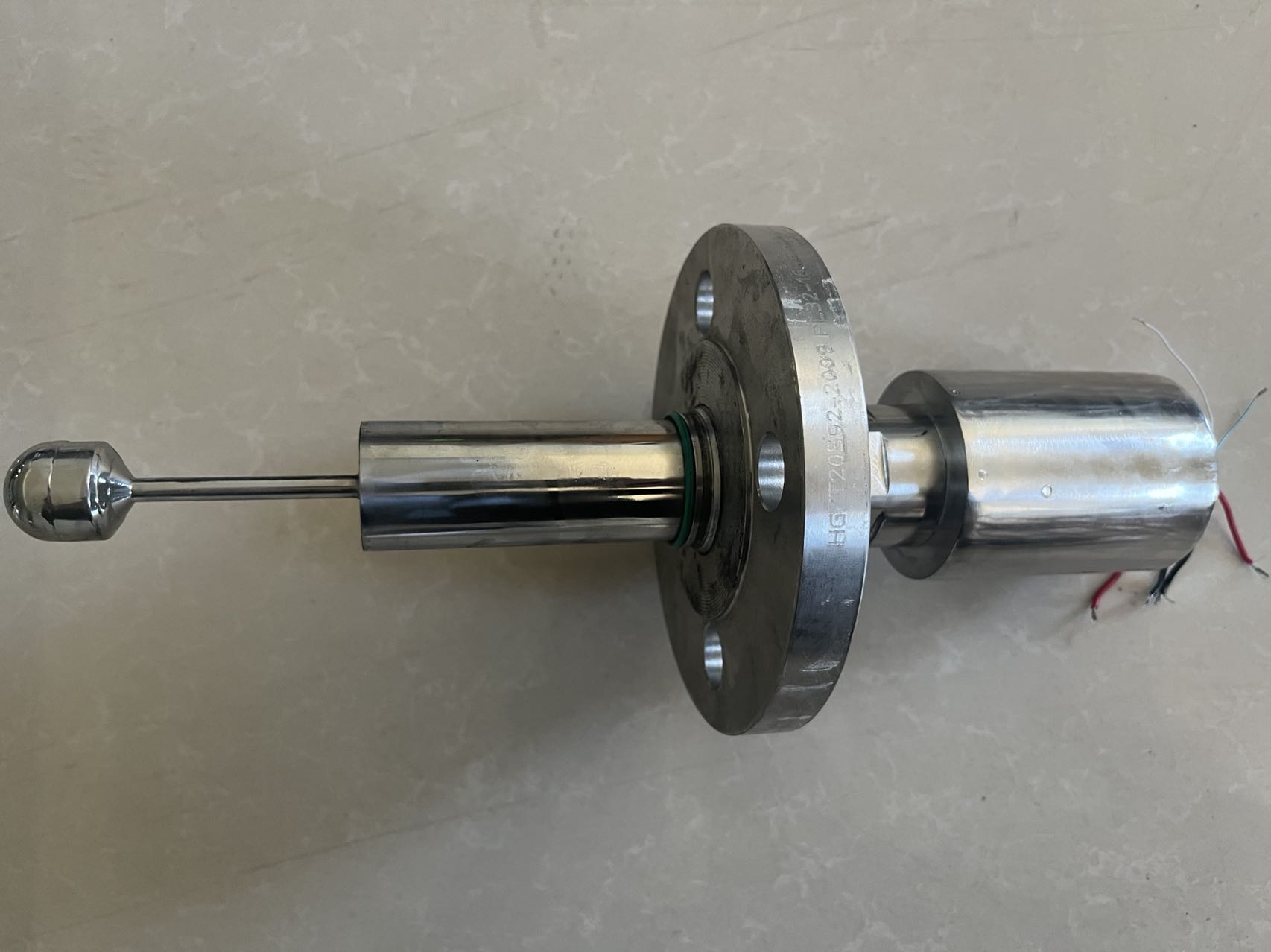

外形
2、 RFND-50B在線微振粘度計---中量程粘度在線粘度計,量程范圍0--100~5000mpa.s
該區域粘度應用*為廣泛,涵蓋各個領域,各粘度段的硅油,樹脂,光纖,油墨,塑料,瀝青,潤滑油,精細化工。
外形
安裝尺寸
3、 HYND-50G在線微振粘度計---大量程粘度在線粘度計,量程范圍0-5~50-5000pa.s
應用于高粘度硅油,硅脂,聚胺樹脂,熱熔膠
外形
安裝尺寸
4、 RFND-50G2在線微振粘度計---高量程粘度在線粘度計,量程范圍0-500~10000pa.s
應用于高粘度硅油,硅脂,樹脂,熱熔膠
外形
安裝尺寸
5、 RFND-50Y 中長型在線微振粘度計,量程范圍0---10~10000000mpa.s
用于介質溫度在插身L=500~2000mm的全范圍粘度測量。
外形
安裝尺寸
6、 RFND-50M船舶在線微振粘度計,量程范圍0-50~100mpa.s
針對船舶開發的在線粘度計,也可應用在粘度在0~3000mpa.s,安裝位置比較小的裝置。
外形

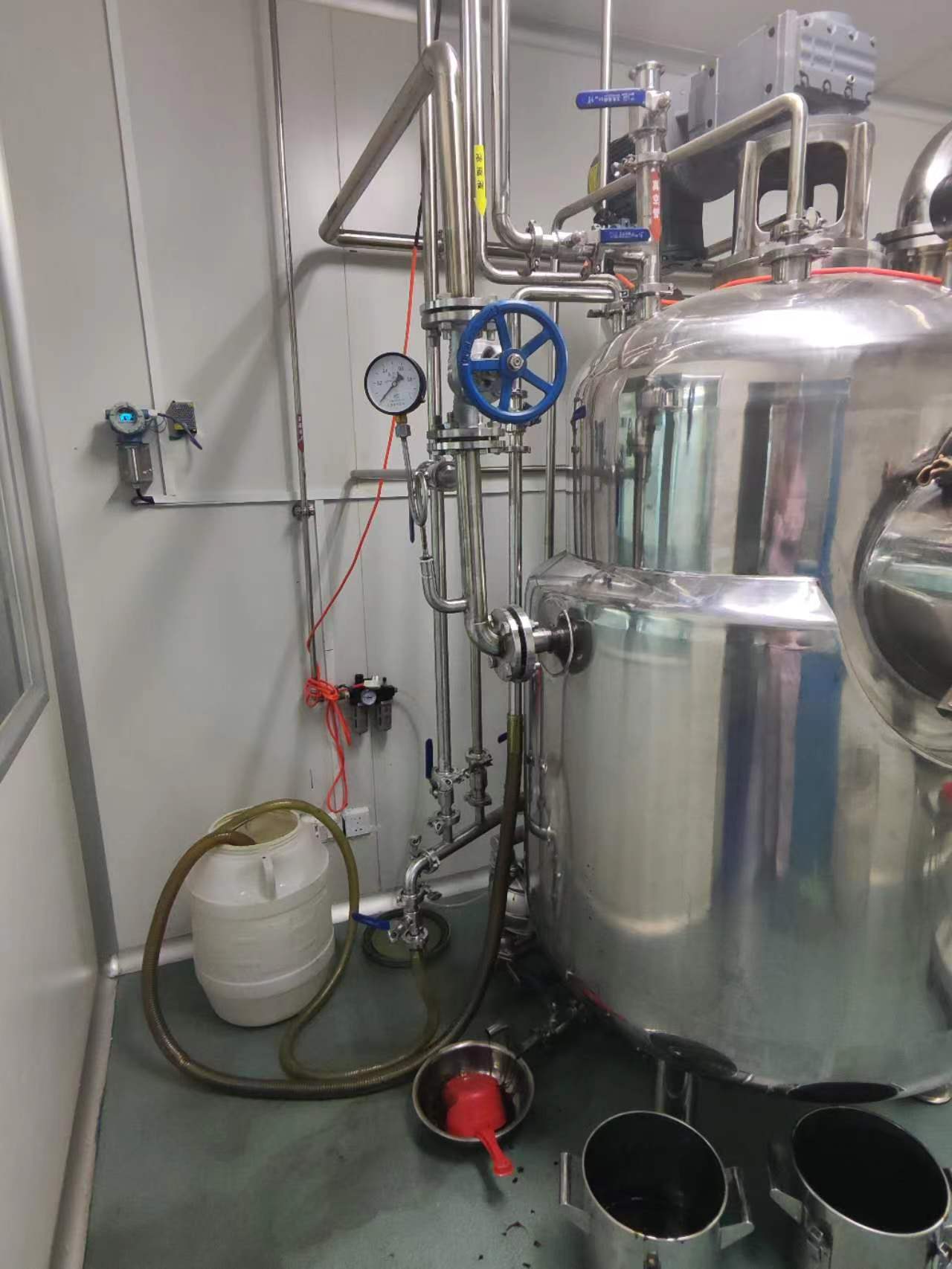

安裝.1、工藝安裝
直管安裝 彎管安裝
管道垂直安裝 彎管處安裝
反應釜、容器側裝 頂部、底部安裝
儀表接線端子說明
顯示表頭后蓋打開標識接線端子排為8P插槽,從左邊開始
1、24V DC電源﹢ 紅 5、溫度4-20mA+ 白
2、24V DC電源- 綠 6、溫度4-20mA- 黑
3、485通訊接口+ 黃 7、粘度4-20mA+ 棕
4、485通訊接口- 藍 8、粘度4-20mA- 灰
運行軟件配置使用說明(中英文任選)
1、 啟動軟件
雙擊可執行文件運行程序。
2、 主界面
設備連接
設備通過RS485-RS232轉換器和電腦連接,在配置軟件中選擇正確的端口號,設備默認波特率為9600,校驗:無。點通訊按鈕進入通訊配置,選對應的串口號。
3、 基本參數配置
點基本配置選項卡,點讀取按鈕,可以讀出當前參數。
修改配置信息:輸入對應的參數后點寫入按鈕。
4、 讀取測量數據
點擊按鈕可以連續讀取數據,打勾數據保存到文件可將數據存在一個文件里,文件格式為csv格式。
5、 粘度校準
點粘度校準選項卡,先讀取校準數據,然后輸入24點校準數據,點寫入按鈕寫入校準數據。
6、 溫度補償
點溫度補償選項卡,先讀取校準數據,然后輸入12點校準數據,點寫入按鈕寫入校準數據。
7、 mA校準及濾波
通過mA表測量mA的實際輸出值,計算偏移量,在此頁面輸入偏移量,可校準mA輸出。濾波可以平滑數據及曲線,數據越大越平滑,但響應速度越慢,需根據實際情況調整。
8、 溫度的校準
先讀取參數,然后分別接入三個標準電阻,采集對應的AD值,然后計算校準系數,并把參數寫入儀表中。溫度阻值偏移用來微調溫度。(出廠前已做,建議不要更改)
英文操作軟件界面
標準MODBUS-RTU通信協議
一.概述:
本協議遵守MODBUS通信協議,采用了MODBUS協議中的子集RTU方式.RS485半雙工工作方式.
二.串行數據格式:
串口波特率為9600bps,無校驗,8位數據位,1位停位.
三.通信格式:
有符號整形數輸出:
1.發送讀命令格式:
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據個數(H) |
數據個數(L) |
CRC16 (L) |
CRC16 (H) |
0X01 |
0X03 |
0X00 |
0X00 |
0X00 |
0X01 |
0X84 |
0X0A |
2.返回讀數據格式:舉例
地址 |
功能碼 |
數據長度 |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
0X01 |
0X03 |
0X02 |
0X00 |
0X01 |
0X79 |
0X84 |
3.寫命令格式(06功能碼)舉例
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
4.返回讀數據格式:舉例
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
寄存器地址和數據說明(用戶使用)
注意:modbus通訊的起始地址,下面是按照起始地址為1開始。
Modbus地址 |
數據個數 |
字節 |
數據類型 |
說明 |
備注 |
40021 |
2 |
4 |
Float |
粘度值 |
按雙字處理,連續2個字處理 |
40023 |
2 |
4 |
Float |
溫度值 |
|
40025 |
2 |
4 |
Float |
粘度mA值 |
|
40026 |
2 |
4 |
Float |
溫度mA值 |
備注:通訊有亂碼等情況,請通訊軟件中,數據轉換處進行的高低位調整
寄存器地址和數據說明:(工廠使用)
注意:modbus通訊的起始地址,下面是按照起始地址為1開始。
數據地址 (10進制) |
數據個數 |
字節 |
數據類型 |
說明 |
1 |
1 |
2 |
Uint16 |
傳感器地址 |
4 |
1 |
2 |
Uint16 |
粘度單位 0、P 1、CP 2、mpa.s 3、pa.s 4、mm2/s 5、m2/s 6、st 7、cst 8、s 9、dl/g |
7 |
1 |
2 |
Uint16 |
粘度增益 |
9-10 |
2 |
4 |
Float |
量程低位 |
11-12 |
2 |
4 |
Float |
量程高位 |
在線微振粘度計modbus數據采集說明
1、儀表為485一體型。
2、數據傳輸模式:RTU模式。
3、數據格式:
1個起始位
8個數據位,*小的有效位先發送
無奇偶校驗位
1個停止位
4、錯誤檢測域:CRC(循環冗長檢測)
5、MODBUS功能代碼:03
6、流量?jī)x表數據存放格式:只存放了污泥濃度值和溫度值兩個參數,以寄存器為單位,寄存器地址00~01存放污泥濃度值4字節IEEE754格式浮點數,02~03存放溫度4字節浮點數。
7、在線微振粘度計數據通訊讀取數據舉例如下:
上位機發送:
01 |
03 |
00 |
00 |
00 |
04 |
44(CRC低) |
09(CRC高) |
儀表收到上位機命令后,會回應:
01 |
03 |
08 |
X0 |
X1 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
CRC低 |
CRC高 |
X0 X1 X2 X3為IEEE754格式浮點數,X4 X5 X6 X7為IEEE754格式浮點數。
地址 |
數據類型 |
字節長度 |
名稱 |
|
40021 |
浮點數 |
4 |
當前粘度值 |
|
40023 |
浮點數 |
4 |
當前溫度值 |
|
